Ввертной штуцер — изготовление на заказ

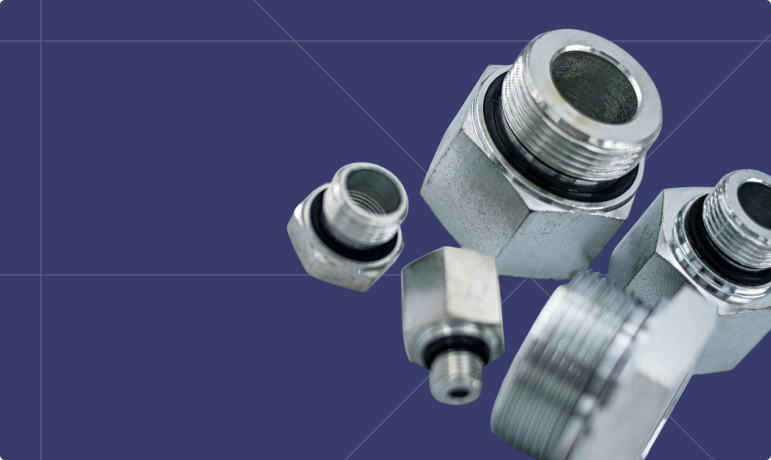

Ввертной штуцер — это резьбовой элемент для подключения трубок, рукавов, трубопроводных линий к оборудованию, арматуре или гидравлическим узлам. Такое соединение используют в системах, где важны надежность посадки, работа под давлением, возможность обслуживания или замены элементов.

В зависимости от конструкции может работать с режущим кольцом, уплотнительным конусом, прокладкой или другими типами герметизации. При изготовлении важны точность резьбы, состояние посадочных поверхностей, соответствие параметрам давления или рабочей среды.

Варианты исполнения ввертных штуцеров на заказ

Тип конструкции подбираем под рабочую среду, тип резьбы, способ подключения, особенности оборудования. Производим как стандартные, так и нестандартные ввертные штуцерные соединения.

• Ввертные штуцеры по ГОСТ 21858-78 и ГОСТ 24074-80. Применяют в трубных соединениях с режущим кольцом, гидравлических и трубопроводных системах, где важны точность посадки, надежность соединения, а также возможность обслуживания отдельных элементов без переделки узла.
• Переходные ввертные штуцеры. Используют для соединения элементов с разными типами резьбы или диаметрами подключения. Изготавливаем переходы между метрической, трубной или дюймовой резьбой под параметры системы.
• Штуцеры с нестандартной резьбой. Производим соединения по чертежам заказчика с нестандартным шагом, длиной резьбы, измененной геометрией посадочных поверхностей или дополнительными элементами уплотнения, например, удлиненной резьбовой частью, левой резьбой или комбинированными посадками.
• Ввертные штуцеры по образцу. Если документации нет, выполним по образцу: сделаем обмеры, восстановим геометрию, подготовим чертеж под производство.
• Материалы для ввертных штуцеров. Изготавливаем соединения из стали, нержавеющей стали, латуни или специальных сплавов — под рабочее давление, тип среды, условия эксплуатации.

Технические характеристики и стандарты производства ввертных штуцеров

Где применяют ввертные штуцерные соединения

• Гидравлические системы. Ввертные штуцеры нужны для подключения трубок, РВД, гидролиний или отдельных узлов оборудования. Соединения работают под давлением, позволяют обслуживать или заменять элементы без переделки трубопровода.
• Промышленное оборудование и станки. Соединения применяют на гидростанциях, в распределительных узлах, системах подачи масла или охлаждающих жидкостей. Компактная конструкция упрощает монтаж в оборудовании с плотной компоновкой.
• Трубопроводные системы. Ввертные штуцерные соединения необходимы для подключения приборов, арматуры или отдельных участков трубопровода — например, манометров, датчиков давления, клапанов или регуляторов.
• Спецтехника и мобильная гидравлика. Штуцеры используют в гидравлических системах строительной, дорожной, сельскохозяйственной или грузовой техники. При изготовлении учитываем рабочее давление, вибрационные нагрузки, условия эксплуатации.
• Судовые и энергетические системы. Соединения востребованы в системах подачи технических жидкостей, гидравлических линиях, вспомогательном оборудовании. Для таких задач важны точность обработки, стабильность соединения, а также коррозионная стойкость материала.

Этапы изготовления ввертных штуцеров

1. Анализ чертежа или образца. Проверяем геометрию детали, тип резьбы, размеры проходных отверстий, требования к посадочным поверхностям, условиям эксплуатации. Если документации нет, изготовим ввертной штуцер по образцу: выполним обмеры, восстановим геометрию, подготовим чертеж под производство.
2. Согласование и разработка УП. После анализа согласовываем материал, конструкцию соединения, параметры резьбы, особенности обработки. Для производства разрабатываем УП для ЧПУ-обработки — токарных и фрезерных операций.
3. Подбор материала и заготовок. Для производства используем конструкционные стали, нержавеющие сплавы, латунь или бронзу — в зависимости от рабочей среды, давления, а также условий эксплуатации.
4. Токарно-фрезерная обработка. Выполняем токарную обработку резьбовых участков, посадочных поверхностей, каналов подачи рабочей среды или элементов уплотнения. Точность обработки влияет на стабильность соединения, плотность посадки, работу под давлением.
5. Дополнительная обработка. При необходимости выполняем сверление дополнительных каналов, кольцевые проточки под уплотнения, нарезание нестандартной резьбы или другие операции по техническому заданию заказчика.
6. Контроль качества. Контролируем параметры резьбы, точность посадки, соответствие соединения чертежу и требованиям по давлению. Для ответственных изделий выполняем дополнительную проверку посадочных поверхностей.
7. Финальная обработка. Наносим защитные покрытия или выполняем дополнительную обработку поверхности под условия эксплуатации изделия: химическое оксидирование, цинкование или хромирование.
8. Упаковка и отправка. Готовые изделия упаковываем с учетом размеров, типа поверхности, условий транспортировки. Организуем доставку в Москву.

Почему выбирают ООО «СПбЗКИ»

Мы подбираем материал, тип резьбы, конструкцию соединения под ваши условия эксплуатации. Пришлите чертеж через форму на сайте или на электронную почту spbzki@yandex.ru — подготовим расчет.
